AUTOmata Utilities and Representation (AUTOUR)

法语中，“Autour”这个词指的是一种鸟。它在英语中对应“Goshawk”。

Autour 是一个小型工具箱，用于实验各种自动机和正则表达式。该项目更注重教学而不是性能。它仍在开发中。

形式

自动机形式如下

• 确定性有限自动机 (DFA)
• 非确定性有限自动机 (NFA)
• 具有即时转换的非确定性有限自动机 (NFAIT)（即具有ε转换）
• 具有基本正则表达式 (BRE) 标记转换的广义非确定性有限自动机 (GNFA)（尚未完全集成）

我们还可以操作正则表达式

• 基本正则表达式 (BRE)
• 扩展正则表达式 (ERE)（尚未完全集成）

特性

可以使用 graphviz_dot_builder crate 使用 GraphViz 绘制自动机。

以下我们将使用这些图形表示法来介绍工具箱的一些功能。

转换

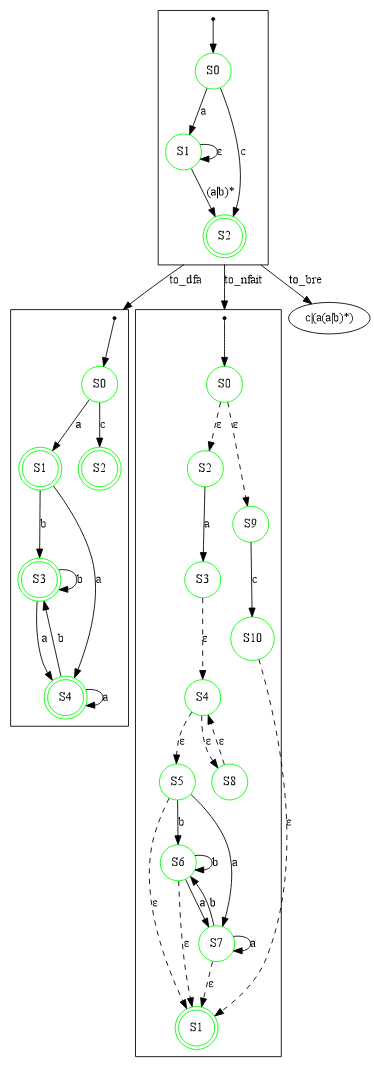

不同形式之间的转换是可能的。在下面的示例中，我们将一个 GNFA 转换为（从左到右）一个 DFA、一个 NFAIT 和一个 BRE。

（共）可达性

各种算法允许

• 确定自动机是否可达
• 使自动机可达
• 确定自动机是否是共可达的
• 使自动机共可达
• 确定自动机是否是共可达的
• 使自动机共可达

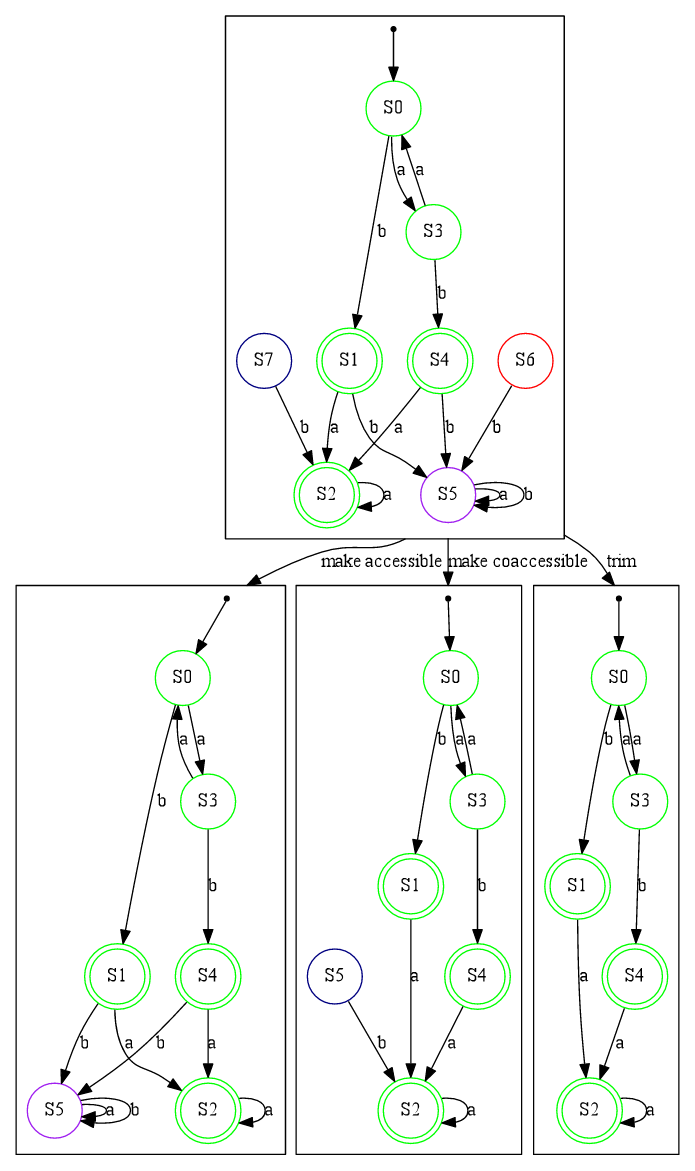

以下示例中，我们有一个最初表示在图像顶部的初始 DFA。

• 绿色节点既是可达的也是共可达的。
• 紫色节点是可达的，但不是共可达的。
• 蓝色节点是共可达的，但不是可达的。
• 红色节点既不可达也不共可达。

然后我们通过以下方式转换这个初始 DFA（从左到右）

• 使其可达
• 使其共可达
• 修剪它，即使其既可达又共可达

构建自动机

构建术语的方法

• 并集
• 交集
• 连接
• 重复
• 否定
• 反转
• 等等

以下是一些示例

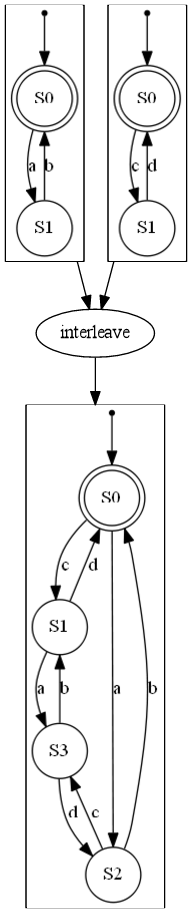

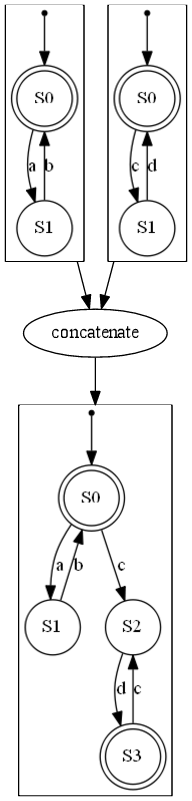

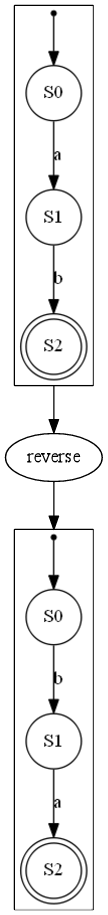

DFA 连接	DFA Kleene	DFA 反转	DFA 交错	DFA 合并

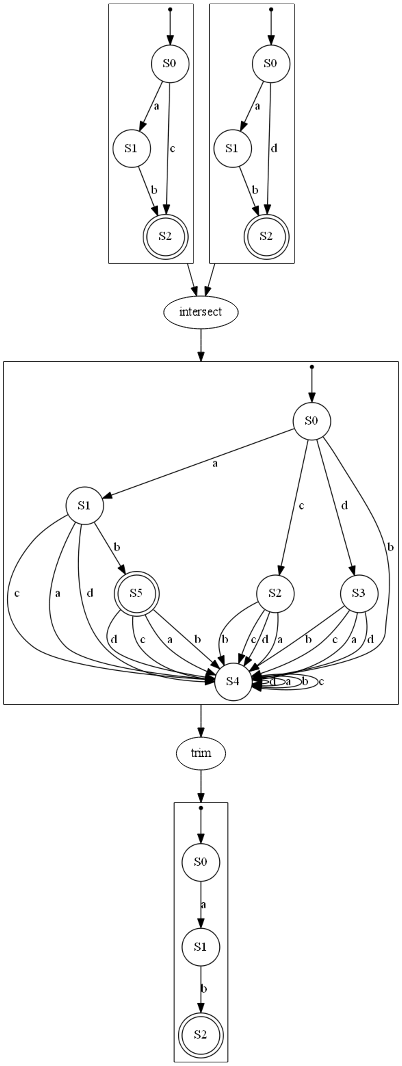

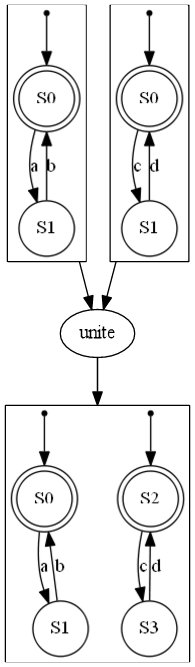

NFA 合并	NFA 交集

自动机最小化

DFA

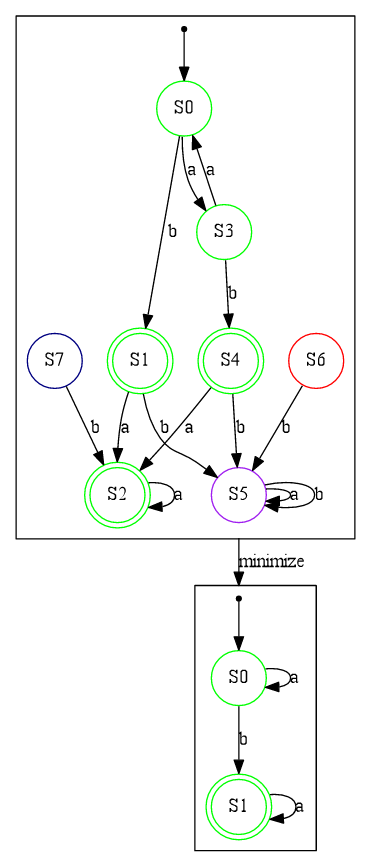

DFA 最小化是通过 Brzozowski 算法实现的（反转的反转）。

以下是一个示例

NFA

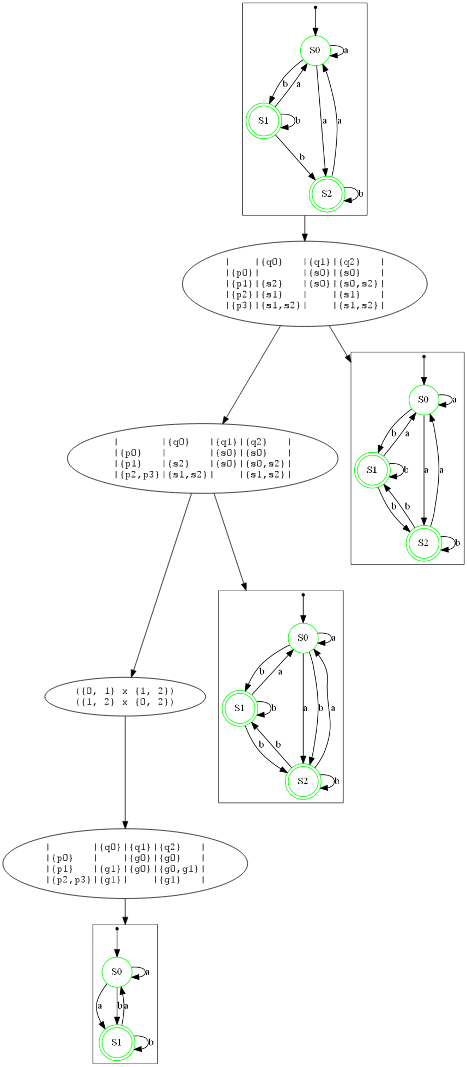

NFA 最小化是通过 Kameda-Weiner 算法实现的。以下展示了两个示例，详细描述了该过程。

第一个示例

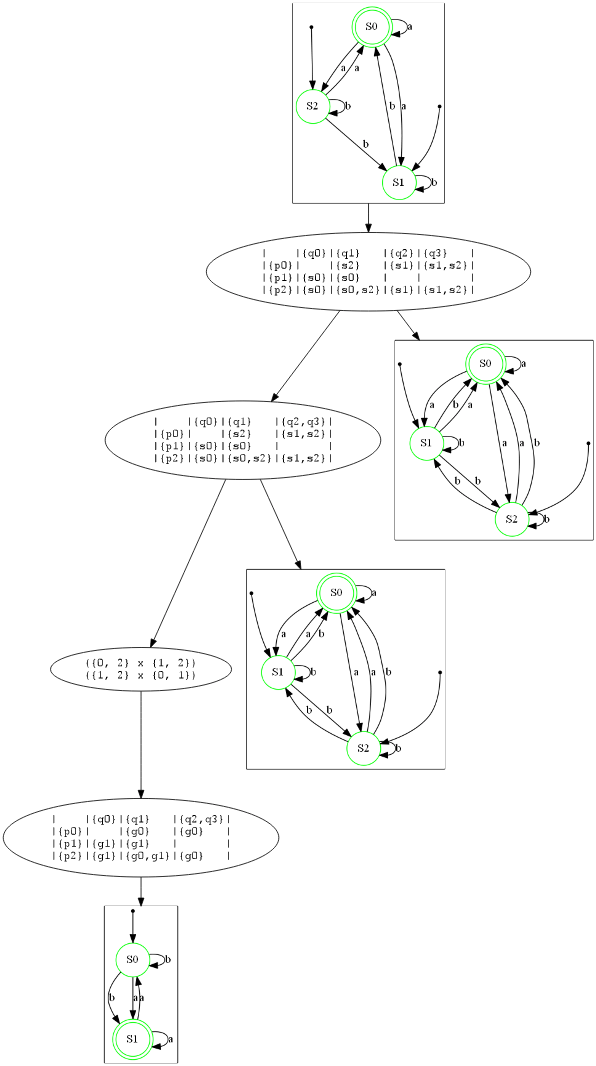

第二个示例是接受与第一个示例相对的反向语言 NFA（你可以注意到两个示例矩阵在行和列位置替换后的对称性）

字母隐藏和替换

我们还可以替换字母或隐藏它们。

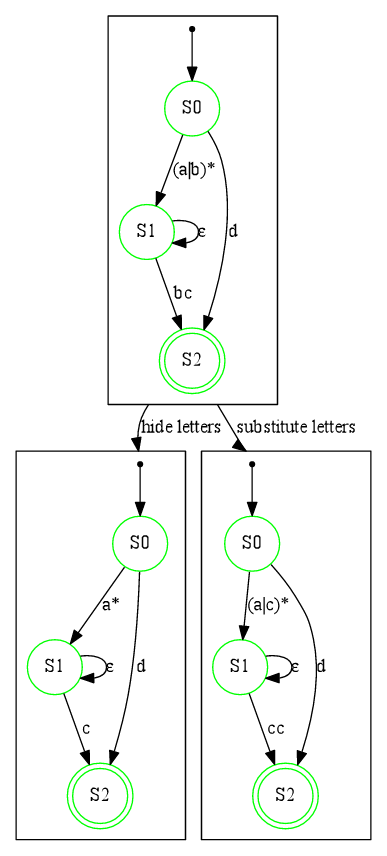

在下面的示例中，我们有一个初始 GNFA 在图像顶部绘制。然后，从左到右

• 我们在其中隐藏字母 'b'
• 我们在其中将字母 'b' 替换为字母 'c'

其他功能

• 字母表完成
• DFA/NFA 中的运行转换和轨迹
• 等等
